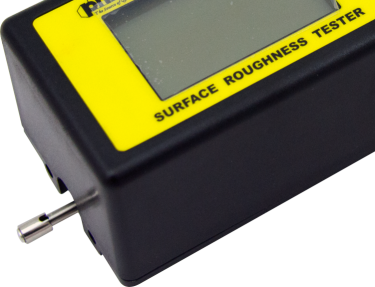

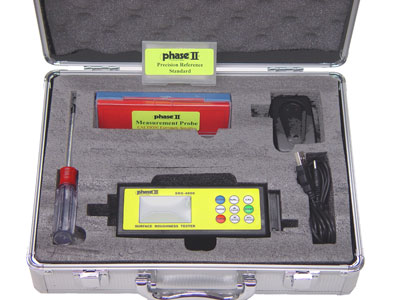

portátil perfilometro

Rugosímetro

SRG -4000

La aguja de diamante es lo suficientemente hipersensible y sofisticada para permitir una resolución de 0.001 (um) micrónes en el display. El rugosímetro perfilometro SRG -4500 puede utilizar una interface sencilla que permite cambios de pulgada/mm (upl/umm), longitud de corte, longitud de muestreo, parámetros, nivel de las prueba (posición de la aguja), filtros digitales y más. Los resultados de medición se muestran en caracteres grandes en la pantalla LCD para su fácil reconocimiento.



La portabilidad de este instrumento debido al uso de baterías permite al rugosímetro perfilometro SRG-4000 movilizar productividad en toda la planta.

Especificaciones Técnicas

Parámetros de rugosidad



Perfiles evaluados





Estándares de conformidad



Sistema de medición



Resolución de pantalla







Intervalo de la pantalla





Intervalo de medición de levante:



Especificaciones del sensor:



Angulo del sensor:



Fuerza de contacto:



Características de la pantalla











Salida de datos



Longitudes de corte



Longitud de desplazamiento



Filtro Digital



Detector



Fuente de energía



Temperatura de trabajo



Dimensiones



Peso





Ra, Rz, Rq, Rt



Perfil primario (p), Perfil de Rugosidad(R)

curva tp (mr)



ISO/DIN/JIS/ANSI



Métrico µm, Imperial µ pulgada



+/-20 µm = 0.001 µm

+/-40 µm = 0.002 µm

+/-80 µm = 0.004 µm



Ra, Rq: 0.005 µm hasta 16 µm

Rz, Rt: 0.02  µm hasta 160 µm



+/- 80 µm



5 µm Aguja de punta de diamante



90°



4mN (0.4gf)



Sensor de posición de la aguja

Indicador del nivel de batería

Visualización directa de los parámetros

Impresión directa

Apagado automático con auto almacenamiento



RS 232 hacia la impresora/ PC



0.25mm/0.8mm/2.5mm



1.3mm – 17.5mm



RC, PC-RC, GUASSIAN, D-P



Radio de la punta de diamante de 5 µm



Batería Li-Ion



5-40 grados C.



139mm x 56mm x 48mm



450g
